FAZ II Plus 12/120 HBS (20 Pz.)

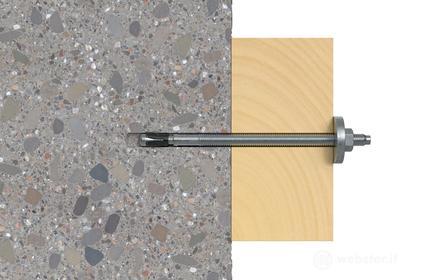

FAZ II Plus 12/120 HBS - Ancorante a battere con rosetta maggiorata per costruzioni in legno secondo DIN 1052

• Costruzioni in acciaio
• Balaustre
• Consolle
• Scale
• Passerelle portacavi
• Macchinari
• Gradini
• Cancelli
• Facciate
• Costruzioni in legno

• Versione in acciaio inossidabile HCR (ex nomenclatura "C") con classe di resistenza alla corrosione CRC V (in accordo alla EN 1993-1-4)
• Con il nuovo Benestare Tecnico Opzione 1, sono stati fortemente migliorati i carichi a trazione e a taglio. Per questo motivo ? possibile ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio.
• FAZ II Plus HBS possiede due profondit??di ancoraggio (standard e ridotta).
• La collaudata fascetta di espansione permette le pi? elevate capacit??di carico. In questo modo sono necessari un minor numero di punti di fissaggio e piastre di ancoraggio pi? piccole.
• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori prestazioni. Queste certificazioni coprono anche l'utilizzo in zone sismiche o l'utilizzo di punte cave.

• Calcestruzzo da C20/25 a C50/60, fessurato
• Calcestruzzo da C20/25 a C50/60, non fessurato

• Calcestruzzo C12/15 e C80/95
• Calcestruzzo con fibre di acciaio
• Mattoni pieni in silicato di calcio

• Idoneo per installazione passante e non passante ed ? anche per installazione distanziata grazie alla lunga filettatura.
• Quando si applica la coppia di serraggio, l'estremit? conica dell'ancorante ? richiamata nella fascetta, che si espande contro la parete del foro.
• L'ancorante ? installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.
• Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB. Per un riempimento ottimale utilizzare l'opportuno disco di riempimento FFD (opzionale).

• Lunghezza dell'ancorante: 225 [mm]
• Diametro foro: 12 [mm]
• Installazione distanziata: No
• Installazione passante: S?
• Installazione pre-posizionata: S?
• dimensione della filettatura metrica: 12 [mm]
• Materiale: zincato a freddo
• Filettatura: M12 x 171 [mm]
• Filettatura: M12
• Lunghezza utile hef,stand/hef,red max: 120 / 140 [mm]
• Profondit? foro min per installazione passante: 210 [mm]
• Spessore fissabile max (ridotto): 140 [mm]
• Spessore fissabile max (standard): 120 [mm]
• Chiave di serraggio: 19 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 58 x 6 [mm]
• Profondit? di ancoraggio (ridotta): 50 [mm]
• Profondit? di ancoraggio (standard): 70 [mm]
• Profondit? di ancoraggio hef,stand/hef,red: 70 / 50 [mm]

Riferimenti:

• Codice EAN: 4048962463095
• Codice Fischer: 564684
