Gancio per tegole piatte GTP A2 (10 Pz.)

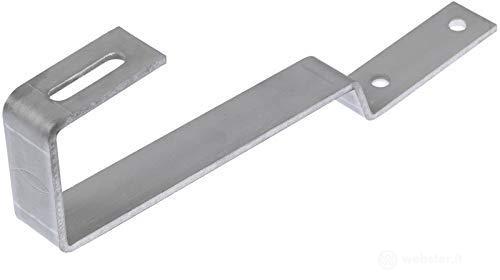

GTP A2 - Gancio in acciaio inox ad altezza fissa per installazione di impianti fotovoltaici su coperture in tegole di spessore massimo 30 mm senza listello di ventilazione.

Materiali di supporto: Idoneo per coperture inclinate con ganci e manto di copertura in tegole piatte, con:

• Profilo SolarLight
• Profilo SolarFish

Vantaggi:

• Gli accessori di collegamento ai profili Solar sono inclusi nella confezione.
• Idoneo a tegole senza strato di ventilazione con spessore totale fino a 30 mm.
• Permette l'installazione anche con tegole con sormonto accentuato fino a 18 cm.

Funzionamento: Per il montaggio ? necessaria una chiave a bussola (o a forchetta) da 13mm (per fissare il profilo SolarFish/SolarLight).Il fissaggio tra struttura e tetto deve essere scelto prestando attenzione al tipo di supporto sotto il manto.

• Definire l'interasse dei ganci in funzione dei carichi neve e vento della zona di installazione, individuare la posizione in funzione della struttura portante e del layout dell'impianto.
• Sollevare la tegola e fissare la base del gancio mediante l'apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Serrare le viti delle staffe regolabili prima di installare i profili.
• Utilizzare sempre l'asola esistente nella parte superiore del gancio per il fissaggio del profilo SolarFish/SolarLight.

Dettagli tecnici:

• Altezza totale: 120 [mm]
• Peso: 0,5 [kg]
• Coppia di serraggio: 10 [N?m]
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 8001132711996
• Codice Fischer: 71199
